Produtos Desc.

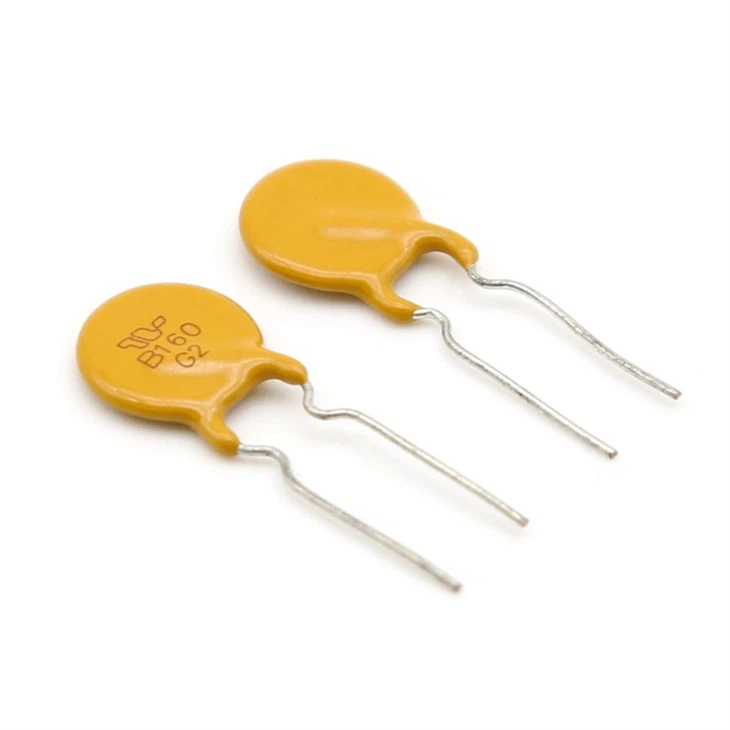

Um fusível reajustável PPTC (coeficiente polimérico de temperatura positiva) de 30 V é um tipo de dispositivo de proteção de circuito projetado para fornecer proteção contra sobrecorrente em circuitos eletrônicos com uma tensão nominal de até 30 volts. Os fusíveis PPTC também são comumente conhecidos como dispositivos PolySwitch ou fusíveis reinicializáveis devido à sua capacidade de se reinicializar após o disparo em resposta a um evento de sobrecorrente.
Características dos Fusíveis PPTC
1. Reinicializável:Uma das vantagens significativas de um fusível PPTC é que ele pode ser reinicializado. Quando ocorre uma condição de sobrecorrente, o fusível PPTC aquece, fazendo com que o material polimérico se expanda e aumente drasticamente sua resistência. Essa ação limita o fluxo de corrente e efetivamente abre o circuito, protegendo-o contra danos. Depois que a falha for removida, o fusível PPTC esfriará e retornará ao seu estado de baixa resistência, reinicializando-se efetivamente e permitindo que o circuito funcione novamente.
2. Tempo de Resposta Rápida:Os fusíveis PPTC têm um tempo de resposta rápido a eventos de sobrecorrente, fornecendo proteção confiável contra correntes excessivas que podem danificar os componentes eletrônicos.
3. Dependência de temperatura:A característica reinicializável dos fusíveis PPTC depende da temperatura. O dispositivo desarmará em um limite de temperatura específico e a temperatura ambiente pode afetar o desarme e manter os níveis de corrente.
4. Fator de forma pequeno:Os fusíveis reinicializáveis PPTC estão disponíveis em vários tamanhos de embalagem, incluindo opções de montagem em superfície e de passagem, tornando-os adequados para uso em uma ampla gama de dispositivos eletrônicos e aplicações de circuitos.
Informações do produto
| Nome do item: | Fusível reinicializável PPTC 30V | Avaliação atual: |
0.9A a 10A |
| Tensão nominal: | 30V | Capacidade de quebra: | Baixo |
| Tipo: | Guia radial | Uso: | PTC elétrico, fusível reinicializável PPTC |
| Tipo de reinicialização: | Reinicialização automática | Aplicativo: | Sistema de comunicação |
| Cor: | Amarelo | Padrões de segurança: | UL, ROHS |
Detalhes dos produtos
|
P/N |
A | B | C | D | E | Características físicas | |
| máx. | máx. | Tipo. | mín. | máx. | Estilo | Avanço φmm | |
| TRB090 | 7.4 | 12.2 | 5.1 | 7.6 | 3.1 | 3 | 0.50 |
| TRB110 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| TRB120 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| TRB135 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| TRB160 | 11.0 | 16.8 | 5.1 | 7.6 | 3.1 | 1 | 0.60 |
| TRB185 | 11.5 | 17.9 | 5.1 | 7.6 | 3.1 | 1 | 0.60 |
| TRB250 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.60 |
| TRB300 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.81 |
| TRB400 | 16.4 | 24.8 | 5.1 | 7.6 | 3.1 | 2 | 0.81 |
| TRB500 | 21.3 | 26.4 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB600 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB700 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB800 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB900 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
Característica elétrica
| P/N | IH, (A) | TI,(A) | Vmáx,(V) | lmax,(A) | (A) | (seg.) | Tipo Pd, (W) | R min, | R máx, | R1 máx, |
| TRB090 | 0.90 | 1.80 | 30 | 40 | 4.50 | 5.9 | 0.60 | 0.090 | 0.230 | 0.300 |
| TRB110 | 1.10 | 2.20 | 30 | 40 | 5.50 | 6.6 | 0.70 | 0.060 | 0.160 | 0.260 |
| TRB120 | 1.20 | 2.40 | 30 | 40 | 6.00 | 6.5 | 0.70 | 0.050 | 0.115 | 0.255 |
| TRB135 | 1.35 | 2.70 | 30 | 40 | 6.75 | 7.3 | 0.80 | 0.040 | 0.095 | 0.170 |
| TRB160 | 1.60 | 3.2 | 30 | 40 | 8.00 | 8.0 | 0.90 | 0.030 | 0.095 | 0.160 |
| TRB185 | 1.85 | 3.7 | 30 | 40 | 9.25 | 8.7 | 1.00 | 0.030 | 0.070 | 0.110 |
| TRB250 | 2.50 | 5.0 | 30 | 40 | 12.5 | 10.3 | 1.20 | 0.020 | 0.048 | 0.072 |
| TRB300 | 3.00 | 6.00 | 30 | 40 | 15.0 | 10.8 | 2.00 | 0.015 | 0.050 | 0.075 |
| TRB400 | 4.00 | 8.00 | 30 | 40 | 20.0 | 12.7 | 2.50 | 0.010 | 0.030 | 0.045 |
| TRB500 | 5.00 | 10.00 | 30 | 40 | 25.0 | 14.5 | 3.00 | 0.008 | 0.025 | 0.045 |
| TRB600 | 6.00 | 12.00 | 30 | 40 | 30.0 | 16.0 | 3.50 | 0.005 | 0.020 | 0.030 |
| TRB700 | 7.00 | 14.00 | 30 | 40 | 35.0 | 17.5 | 3.80 | 0.003 | 0.016 | 0.025 |
| TRB800 | 8.00 | 16.00 | 30 | 40 | 40.0 | 18.8 | 4.00 | 0.004 | 0.015 | 0.023 |
| TRB900 | 9.00 | 18.00 | 30 | 40 | 40.0 | 20.0 | 4.00 | 0.004 | 0.010 | 0.015 |
Como funciona um fusível reinicializável?
Um fusível reajustável, também conhecido como fusível de coeficiente de temperatura positivo polimérico (PPTC) ou polifusível, funciona com base no conceito de coeficiente de resistência de temperatura positiva (PTC). Quando há um fluxo normal de corrente de operação pelo fusível PPTC, ele se comporta como um elemento de baixa resistência, permitindo a passagem de corrente com mínima queda de tensão.
No entanto, quando ocorre uma situação de sobrecorrente, como um curto-circuito ou um consumo excessivo de corrente, o fusível PPTC aquece rapidamente devido ao aumento da dissipação de energia causada pela maior corrente que passa por ele. À medida que a temperatura aumenta, o material polimérico dentro do fusível PPTC se expande, levando a um aumento significativo em sua resistência. Esse aumento na resistência restringe o fluxo de corrente, atuando efetivamente como um dispositivo de proteção do circuito de auto-reinicialização.
O principal princípio de funcionamento de um fusível reinicializável pode ser resumido nestas etapas:
Operação normal: Em condições normais de operação, o fusível PPTC permite a passagem de corrente com resistência mínima, comportando-se como um condutor normal de baixa resistência.
Evento de sobrecorrente: Se ocorrer um evento de sobrecorrente, como um curto-circuito ou um consumo excessivo de corrente, a corrente que passa pelo fusível PPTC aumenta significativamente.
Aquecimento rápido: O maior fluxo de corrente gera calor dentro do fusível PPTC devido à sua resistência elétrica. Isso faz com que a temperatura do material polimérico dentro do fusível aumente.
Expansão de Polímero: À medida que a temperatura aumenta, o material polimérico dentro do fusível PPTC sofre expansão. Essa expansão causa uma mudança física na estrutura do material.
Aumento de Resistência: A expansão do material polimérico leva a um aumento substancial da resistência do fusível PPTC. Essa resistência aumentada restringe o fluxo de corrente através do fusível.
Limitação de Corrente: A maior resistência limita efetivamente a corrente que passa pelo fusível PPTC, protegendo o circuito e seus componentes contra danos causados pelo evento de sobrecorrente.
Resfriamento e reinicialização: Uma vez que o evento de sobrecorrente é removido ou a corrente retorna aos níveis normais, o fusível PPTC começa a esfriar. À medida que esfria, o material polimérico se contrai de volta ao seu estado original, reduzindo a resistência do fusível.
Restauração do Circuito: Com a resistência de volta ao seu nível baixo, o fusível PPTC retorna ao seu estado condutivo original, permitindo que a corrente flua pelo circuito novamente.
Aplicação
1. Eletrônicos de consumo: os fusíveis PPTC são comumente usados em vários dispositivos eletrônicos de consumo, como smartphones, tablets, laptops, câmeras e consoles de jogos. Esses fusíveis protegem os componentes eletrônicos sensíveis contra danos devido a eventos de sobrecorrente.
2. Adaptadores de energia e carregadores: Fontes de alimentação, adaptadores e carregadores podem passar por situações de sobrecorrente, especialmente durante um curto-circuito ou quando a carga excede a capacidade do dispositivo. Os fusíveis PPTC protegem esses dispositivos contra danos causados por correntes excessivas.
3. Eletrônica automotiva: na indústria automotiva, os fusíveis PPTC são usados para proteger vários sistemas eletrônicos, como sistemas de infoentretenimento, vidros elétricos e mecanismos de travamento central contra eventos de sobrecorrente.
4. Iluminação LED: Os fusíveis PPTC podem ser usados em sistemas de iluminação LED para proteger o driver de LED e outros componentes contra condições de sobrecorrente e curto-circuito.
5. Equipamentos de Telecomunicações: Nos sistemas de telecomunicações, os fusíveis PPTC são utilizados para proteger equipamentos sensíveis e evitar danos causados por picos de energia ou eventos de sobrecorrente.
Informações de fábrica
Nossa fábrica, Dongguan Senreach, ocupa uma área de 4,000 metros quadrados e tem uma capacidade de produção mensal de 50 milhões de peças. Somos especializados no projeto, desenvolvimento, fabricação e distribuição de soluções avançadas para proteção contra situações de sobrecorrente, sobretemperatura e sobretensão. Nossa ampla gama de produtos encontra amplas aplicações em vários setores, como eletrônicos de consumo, automotivo, marítimo, telecomunicações, fontes de alimentação, ferramentas elétricas, energia renovável e muito mais. Nosso abrangente portfólio de produtos inclui uma variedade de ofertas, como fusíveis automotivos, porta-fusíveis, fusíveis de corrente, porta-fusíveis de corrente, fusíveis de temperatura, fusíveis SMD, fusíveis reajustáveis, disjuntores, interruptores térmicos e muito mais.
Com o compromisso de atender aos padrões internacionais, nossos produtos possuem certificações como UL, UR, CSA, BSI, CUL, VDE, TUV, PSE, CE, CCC e ROHS, garantindo o cumprimento de rigorosos requisitos de qualidade e segurança.
Nosso compromisso com a excelência e a satisfação do cliente nos diferencia. Entendemos o papel crítico que esses componentes elétricos desempenham para garantir a operação segura e eficiente de vários sistemas e equipamentos. É por isso que aderimos a rigorosos padrões de qualidade e utilizamos processos de fabricação avançados para produzir produtos de excepcional confiabilidade e durabilidade.
Ao escolher a Dongguan Senreach, você ganha um parceiro confiável com um histórico comprovado e um compromisso inabalável com a satisfação do cliente. Estamos prontos para colaborar com você, entender suas necessidades exclusivas e fornecer soluções sob medida que atendam às suas especificações exatas. Experimente a diferença da parceria com a Dongguan Senreach, sua fonte confiável de fusíveis, porta-fusíveis, disjuntores e termostatos com mais de 20 anos de experiência no setor.
Oficina
Oficina
Oficina
Oficina
Oficina
Oficina
Oficina
Oficina
nossa vantagem
Vantagem de preço
Nossa fábrica oferece uma vantagem de preço significativa para nossos clientes. Por meio de processos de produção eficientes, economias de escala e fornecimento estratégico, somos capazes de manter nossos custos competitivos. Nosso objetivo é fornecer produtos de alta qualidade a preços acessíveis, garantindo que nossos clientes recebam um excelente valor pelo seu investimento.
Qualidade garantida
Aderimos a rigorosas medidas de controle de qualidade em todo o processo de fabricação para garantir que nossos produtos atendam aos mais altos padrões. Nossa dedicada equipe de garantia de qualidade realiza inspeções e testes completos em vários estágios, desde matérias-primas até produtos acabados.
Atacado de Estoque
Somos especializados em operações de atacado, oferecendo nossos produtos diretamente a varejistas, distribuidores e outros clientes empresariais. Ao eliminar intermediários e marcações desnecessárias, fornecemos preços de atacado competitivos para nossos clientes. O modelo de atacado nos permite estabelecer parcerias de longo prazo e entregar produtos em grandes quantidades, atendendo às diversas necessidades de nossos clientes.
Serviço One-Stop
Desde o design e desenvolvimento do produto até a fabricação, embalagem e remessa, lidamos com todos os aspectos do processo de produção. Nossa experiente equipe de profissionais auxilia nossos clientes em todas as etapas, garantindo uma comunicação perfeita, colaboração eficiente e entrega pontual.
Exposição comercial
Estamos confiantes no design e na qualidade do nosso fusível reinicializável PPTC de 30V. Se você não tem certeza se nossas peças se encaixam corretamente no seu aparelho, sinta-se à vontade para entrar em contato conosco ou fazer uma pergunta.
