Descrição dos produtos
O disjuntor monopolar da série L2 representa nossa família de produtos mais vendida. Com base em um sistema de elemento sensor térmico bimetálico comprovado "SNAP ACTING", os disjuntores da Série L2 detectam condições de sobrecarga e interrompem o fluxo de corrente. O mecanismo do atuador reiniciável permanece desengatado até ser reinicializado manualmente.
A Série L2 oferece classificações de amperagem de 3A a 25A e é adequada para uma diversidade de aplicações. Nossos produtos são cuidadosamente calibrados e testados para garantir um desempenho confiável sob uma variedade de tarefas e condições operacionais.
O disjuntor de interruptor térmico de reinicialização manual L2 é fácil de instalar, durável em uso e adequado para automotivo, industrial, marítimo etc.
O disjuntor é um dispositivo eletromecânico cuja função é proteger as instalações elétricas, sendo utilizado em quadros de distribuição elétrica. Funciona interrompendo a corrente elétrica quando esta ultrapassa seus limites de projeto, evitando assim o fornecimento de energia às cargas e danos ao circuito.
Quando o sistema estiver sobrecarregado ou em curto-circuito, o disjuntor cortará e salvará seu equipamento. Não há necessidade de substituir os fusíveis, o sistema pode ser redefinido por um simples interruptor que também oferece desligamento seguro e instantâneo do sistema.
Vantagem do produto
- pode ser redefinido após uma desconexão durante um período de tempo, então você pode pressionar o botão de redefinição para usá-lo novamente.
- O design compacto permite configuração de proteção de circuito de alta densidade. Feito de plástico durável, protetor de sobrecarga térmica é de alta qualidade e longa vida útil.
- Disjuntor térmico é amplamente utilizado na indústria automotiva, indústria e indústria oceânica.
Parâmetros de produtos
| Nome do Produto: | Disjuntor de interruptor térmico de reinicialização manual L2 |
| Tensão nominal: | CA 125/250 V, CC 50 V, 50/60 Hz |
| Corrente nominal: | 2~25A |
| Capacidade de interrupção: | 1000A (UL1077) |
| Resistência de isolamento: | ＞500 MΩ |
| Capacidade de sobrecarga reinicializável: | dez vezes a corrente nominal |
| Rigidez dielétrica | 1.500Vca 1 minuto |
| Peso: | Aproximadamente 15,6g (0.55oz.) |
| Queda de voltagem: | menos de 0.25V |
| Redefinir hora: | Em 60 segundos |
| Método de operação: | tipo R |
| Faixa de temperatura operacional: | -10 grau a 60 graus |
| Terminação: | Conexões rápidas ou terminais de solda de 250" (6,35 mm) |
| Montagem: | Várias opções. Consulte Informações sobre pedidos e desenhos |
| Aumento de temperatura no bloco de terminais: | Menos de 65 graus a 100% da corrente nominal aplicada continuamente a 25 graus |
| Resistência de contato: | 125Vac X 150% of rated current >500 ciclos |
| Resistência Típica VS. Classificação atual @ mais 25 graus | |||
|
Classificação atual em amperes |
TvpicalResistência em Ohms | Classificação atual em amperes | Resistência Típica em Ohms |
| 3.0 | 0.083 | 10.0 | 0.025 |
| 4.0 | 0.062 | 12.0 | 0.021 |
| 5.0 | 0.050 | 15.0 | 0.017 |
| 6.0 | 0.042 | 16.0 | 0.016 |
| 7.0 | 0.036 | 20.0 | 0.012 |
| 8.0 | 0.031 | ||
| Fatores de Correção de Capacidade para Temperaturas Ambientes | ||||||||||
|
Temperatura |
||||||||||
| Amplificadores de classificação atual | grau F | mais 14 | mais 32 | mais 50 | mais 68 | mais 77 | mais 86 | mais 104 | mais 122 | mais 140 |
| grau | -10 | mais 0 | mais 10 | mais 20 | mais 25 | mais 30 | mais 40 | mais 50 | mais 60 | |
|
3 a 4A |
.70 | .75 | .82 | .90 | 1.00 | 1.10 | 1.25 | 1.61 | 2.15 | |
|
9 a 40A |
.77 | .85 | .90 | .95 | 1.00 | 1.05 | 1.15 | 1.25 | 1.40 | |

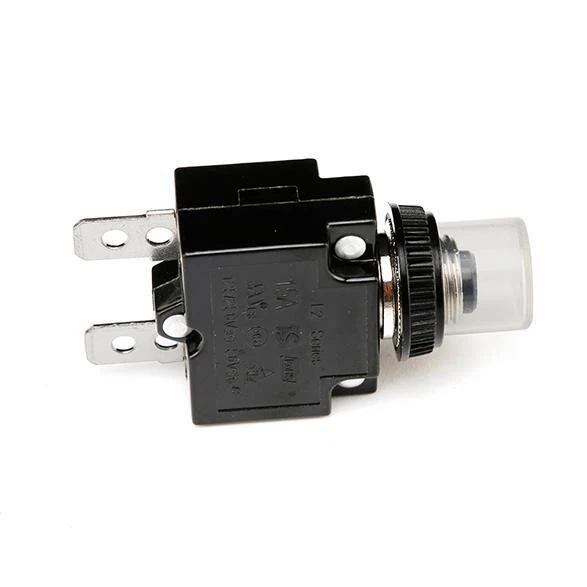

Imagem do produto
Utensílio
O disjuntor de interruptor térmico de reinicialização manual L2 é amplamente utilizado em aparelhos domésticos e comerciais, transporte, marítimo, telecomunicações, filtros de linha, audiovisuais, médicos e fontes de alimentação.
Iate
Carro
Eletrodoméstico
Fã
Nossa fábrica
Dongguan Senreach Electronics Co., Ltd, fundada em 2011, é um fabricante profissional de componentes de proteção de circuito e fornecedor de programas na China. Temos 20 anos de experiência na fabricação de fusíveis, porta-fusíveis, disjuntores, protetores térmicos, sensores ntc e etc.
Com uma variedade de equipamentos avançados de fabricação e teste, adotamos um sistema de gerenciamento de qualidade perfeito para garantir que cada peça de nossos componentes seja segura e estável. Nossas operações são certificadas pela ISO9001:2000-e os produtos atendem aos padrões internacionais.
Somos especializados no desenvolvimento, fabricação e venda de componentes de proteção de circuito para aplicações de sobrecorrente, sobretemperatura e sobretensão com tipos de desempenho, tipos e especificações. Nossos produtos são amplamente utilizados em eletrônicos de consumo, automóveis, embarcações, dispositivos de comunicação, fonte de alimentação, energia nova, fotovoltaica e outros campos.

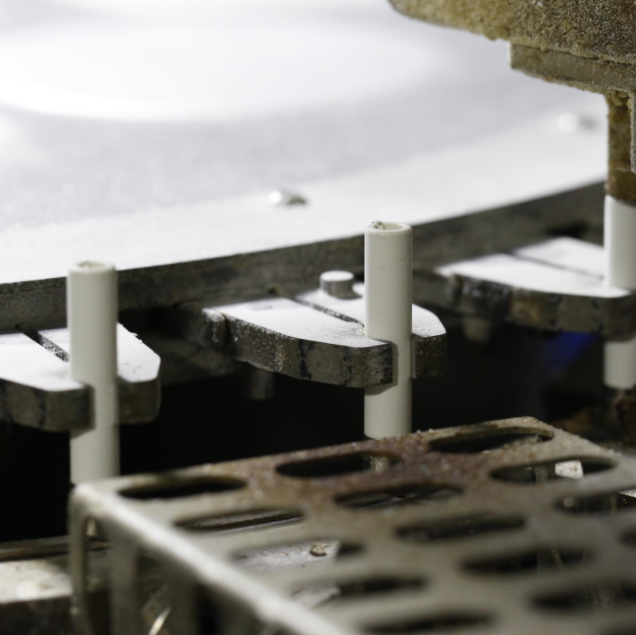

oficina
